Nová konstrukce: Laboratorní zdroj               0-30V/0-3A



Dvojitý laboratorní zdroj 0-30V/0-3A s poloautomatickým přepínáním rozsahů ampérmetru. Zdroj bude zabudován do kovové skříňky rozměrů 210x135x220 (š x v x h). Kdysi je prodávala bývalá TESLA - Eltos pod označením UPS14.



Podrobnosti >>>>>>




Konstrukce č.2VGA test generátor

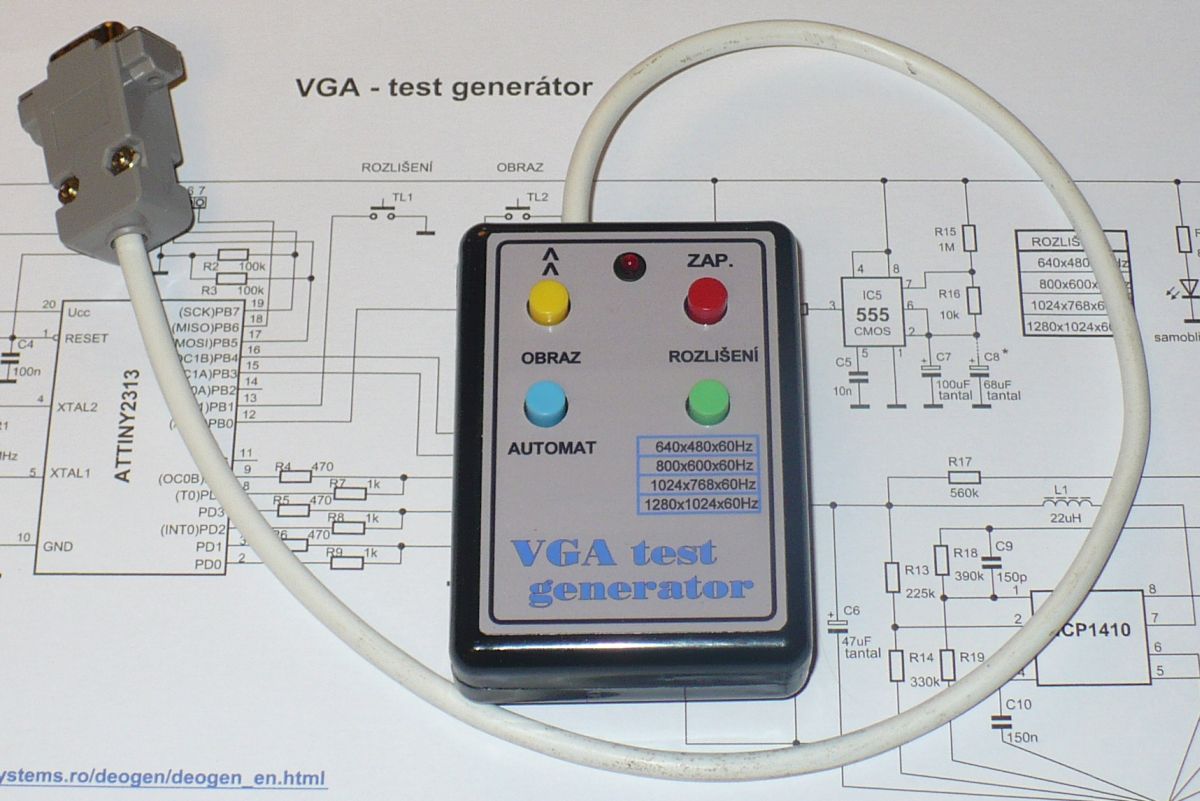

Užitečná pomůcka při opravách monitorů. Zde.

                                                                         Starší verze s PIC16F84


Konstrukce č.1 stabilizovaný zdroj            0-15V/0-3A



Regulovatelný stabilizovaný zdroj je důležitým vybavením každého elektronika, amatéra i profesionála. Dá se sice běžně koupit, ale proč si neudělat radost a zhotovit si kvalitní zdroj sám.

 Popisovaný zdroj má velmi dobré parametry a také díky poloautomatickému přepínání rozsahů ampérmetru vysoký komfort obsluhy. Dokumentace je kompletní, včetně návrhu DPS a také rozměrů všech mechanických dílů. Konstrukce je relativně složitá a tak není zrovna vhodná pro úplné začátečníky. Zapojení vychází z konstrukce zdroje G400 (Elektroinzert 6-7/96).

 Zdroj je možné také zkonstruovat pro jiný rozsah napětí a proudu, např. 0-30V/0-4A, je potřeba jen vhodné trafo a upravit napájení řídícího obvodu.

 Všem konstruktérům, kteří se pustí do stavby, přeji hodně zdaru. Případné problémy se stavbou, oživením či úpravou pište prosím do složky "Dotazy, připomínky".

Fotografie konstrukčního řešení a dílů jsou ve Fotogalerii.





**********************************************************

Parametry zdroje:

Výstupní napětí:         0 - 15V

Výstupní proud:         5mA - 3A

Zvlnění/2A:                 <5mV

Zvlnění/3A:                 <4mV

Zvlnění výst. napětí v režimu proudového zdroje   -   <70mV

Pokles výstupního napětí při zátěži 3A   -  <10mV (způsobeno přechodovým

                                                                             odporem přepínače S1)

Voltmetr:  digitální čtyřmístný, dvě desetinná místa

Ampérmetr:  analogový MP45 s automatickým přepínáním rozsahů směrem nahoru

Rozsahy ampérmetru:  30mA, 100mA, 300mA, 1A, 3A

Rozměry:   150 x 95 x 180 (mm) bez ovl. prvků - krabička KP10 šedá



*********************************************************

                       Kompletní schéma zdroje



Usměrňovač a filtrace + tepelná ochrana

 ********************************************************

Řídící část

********************************************************

Voltmetr s ICL7135

********************************************************

Automatika přepínání A-metru

*******************************************************

 Propojení předního panelu

******************************************************

Propojení modulů





 Snímání velikosti proudu je tvořeno třemi 1 ohmovými 10W rezistory kvůli malému oteplení. Použité bílé kostky z GM, GES... jsou velmi nekvalitní a mění hodnotu v závislosti na oteplení.

zdroj 0-15v_0-3a-KP10.spl - kompletní schéma zdroje ve formátu Splan6.

Zdroj 0-15V_3A-KP10.LAY  - DPS v programu Sprint Layout5

Prohlížeče s možností tisku k oběma programům zde.

zdroj 0-15V 3A-KP10.fpl  - přední panel a stupnice A-metru v programu FDesigner3 (zde se dá stáhnout DEMOverze, ale nejde z ní tisknout).

K tomuto programu není prohlížeč.
